MFA-110 磁界測定・解析システム

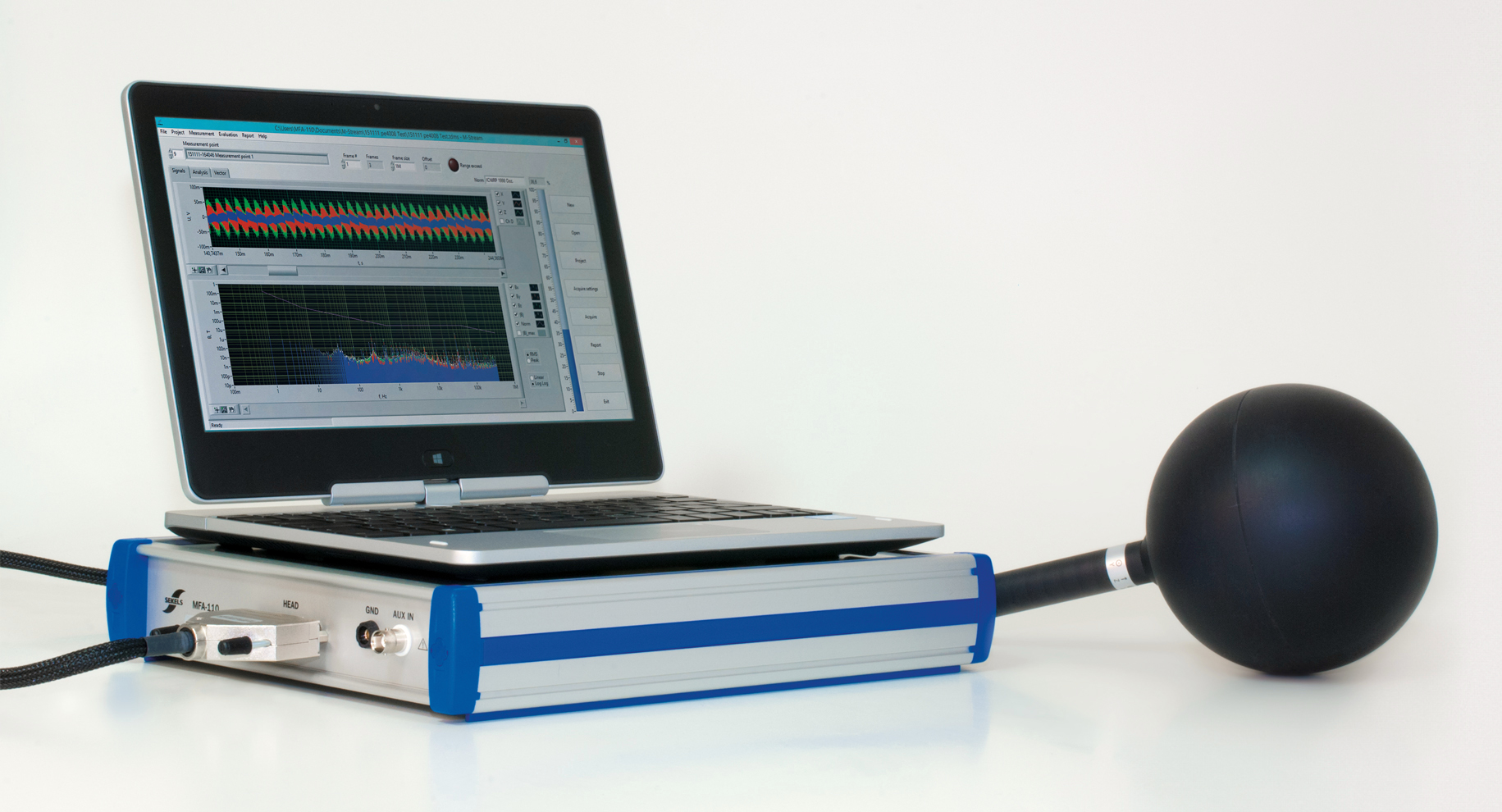

MFA-110 Measuring System for Magnetic Fields. Complete system including detection head, Data Acquisiti­on Box, software and PC.

MFA-110 は、幅広い周波数および強度範囲で磁場の測定を行うことが可能です。標準の100 cm² 等方性プローブにより、3 つの直交方向で磁場誘起電気信号をギャップレスキャプチャーすることでベクトル的に動作します。信号はフィルタ、増幅、デジタル化され、パソコンのディスクに生データとして保存されます。

測定およびソフトウェアの概念

M-Stream ソフトウェアは、離散フーリエ変換を通じて周波数依存性振幅の解析を含む生データを処理します。Weighted Peak Method などさまざまなメソッドを使用し、いろいろな国内・国際規格やガイドラインとの比較を行うことが可能です。内蔵のエディターを使用することで、標準リミットをカスタマイズすることができます。測定およびデータ処理のためのさまざまなユーザー設定により、特定の測定タスクを可能にします。

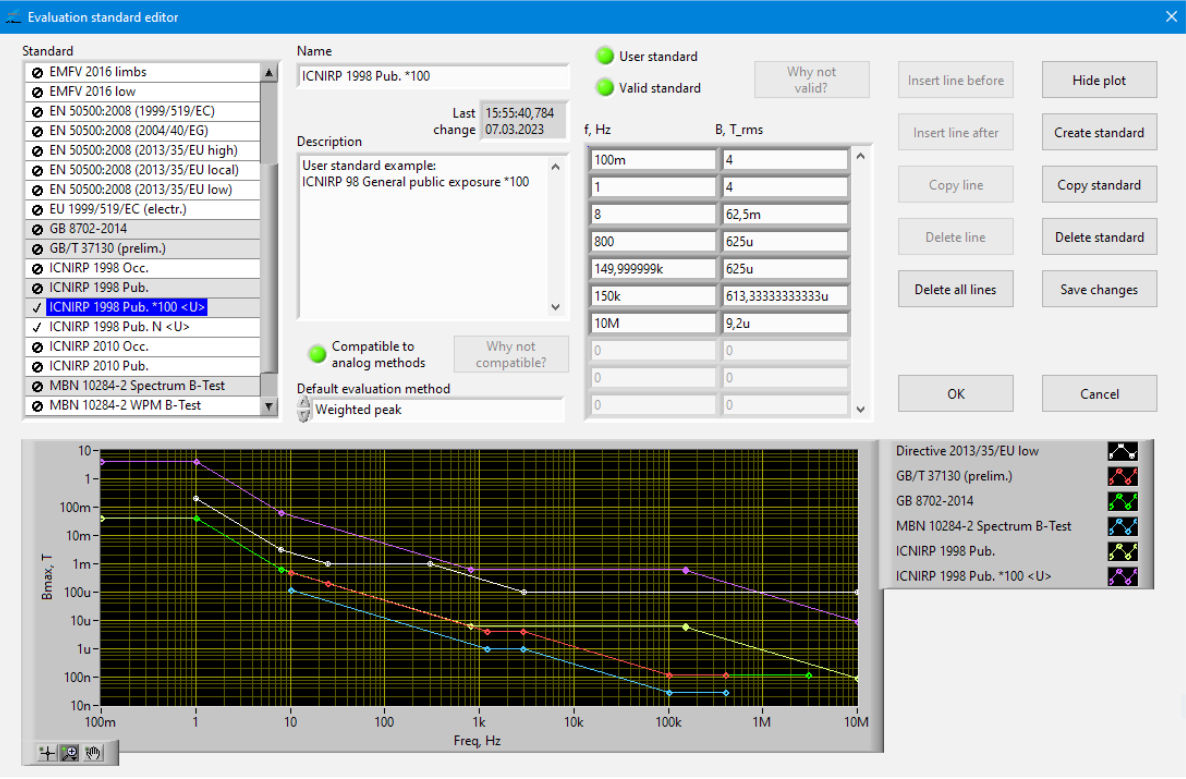

Screenshot of the standard editor of M-STRAM

標準エディターユーザーインターフェース

概要

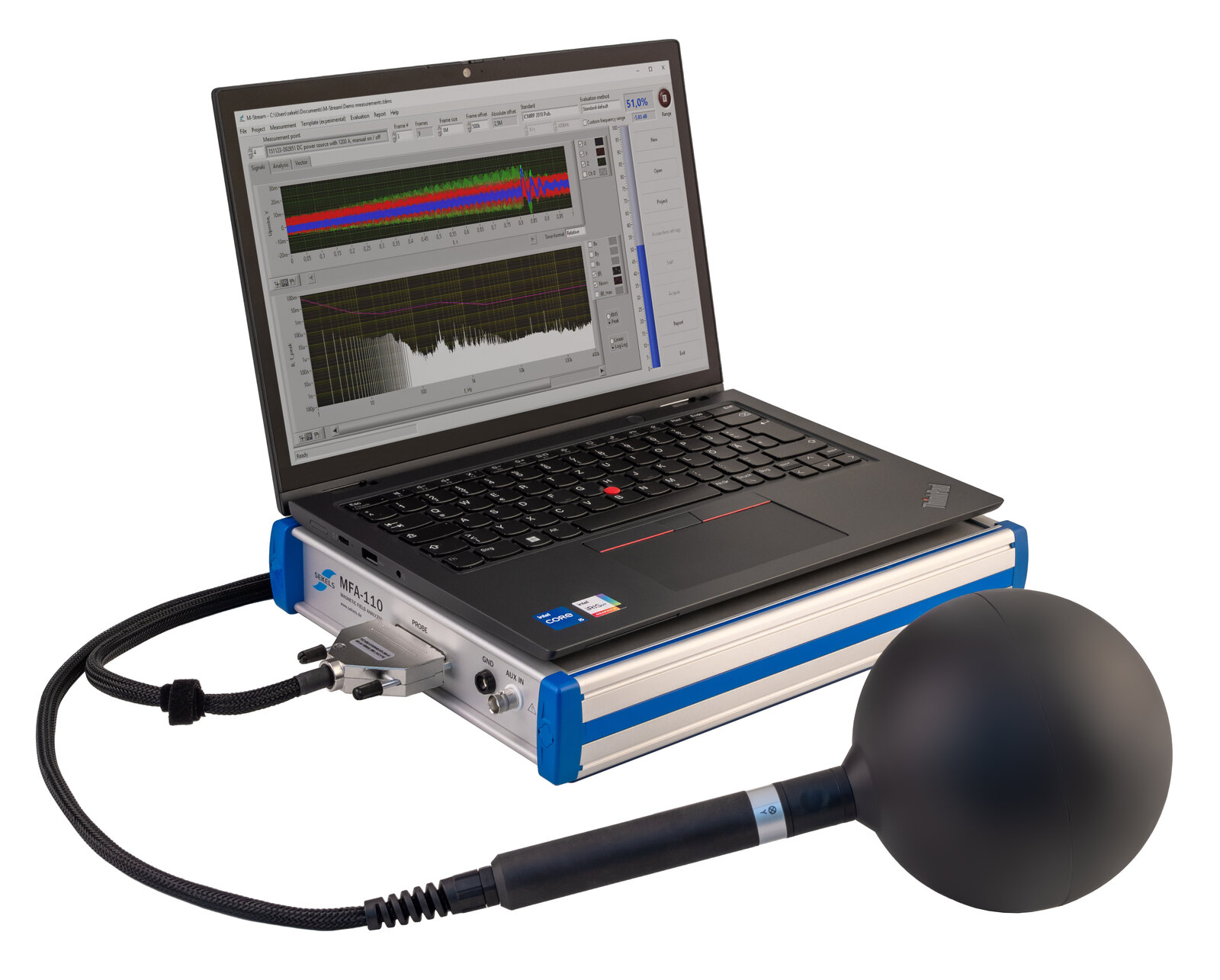

  • 三次元等方性標準プローブ、メインユニット、M-Stream ソフトウェア、ノートパソコン（オプション）を含むシステム一式
  • 1 Hz から 400 kHz までの範囲の周波数のプローブ信号をギャップレス記録
  • 全ての主要な規格（ICNIRP や Directive 2013/35/EU など）に準拠した評価
  • 高分解能なデータキャプチャおよび生データの記憶
  • 一つのシステムで多数の国際および国内規格やガイドラインとの比較を含む、透過的なデータ解析のための M-Stream ソフトウェア
  • オープン系システムのため、ユーザーによる独自ガイドラインの実装が可能
  • 同じ測定データを異なる規格に従って評価。アーカイブされた測定データは、測定手順を繰り返し行わずに新しい基準と比較することが可能
  • テンプレート化された測定、評価、レポート

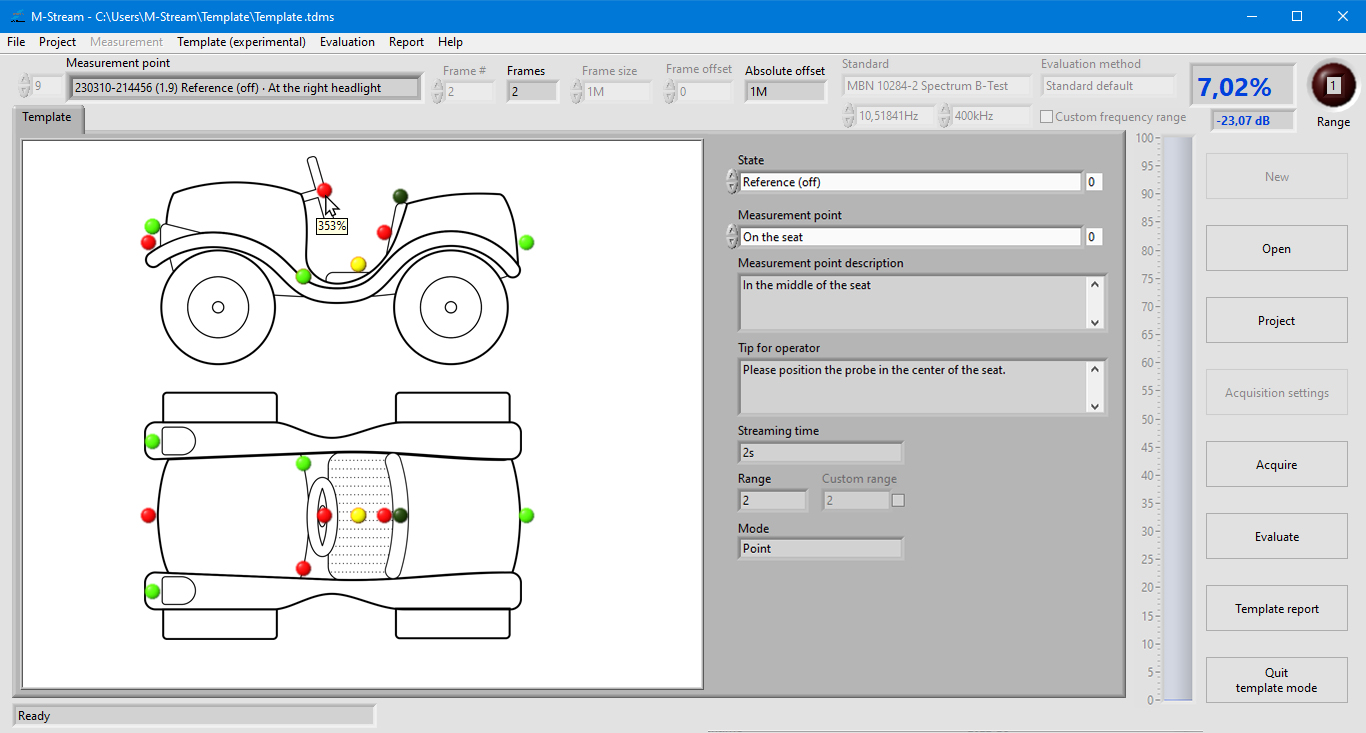

Sceenshot with the template mode of M-Stream

M-Stream のテンプレートモード

リンク

Case Study: Sekels integrates PicoScope for high-resolution measurement of AC magnetic fields

磁界測定システムはどのように設計されているのか、そしてPicoScopeオシロスコープを選んだ理由とは？ この記事では、Pico Technologyがそのコンセプトと利点について簡潔に解説しています。

ケーススタディはこちら

Pico Technology社のウェブサイトでは、 MFA-110がOEM統合の事例として紹介されています。

お問い合わせ

詳しい情報が必要な場合は、お電話またはメールにてご連絡ください。皆様を喜んでサポートさせていただきます。
